Lichtschranken tauschen (ERROR 001)

Erstellt von Marieluise Haba, Geändert am Mo, 4 Nov, 2024 um 11:35 VORMITTAGS von Marieluise Haba

Auf beiden Seiten gehören die schwarzen Winkel mittels 4er Imbus und Kreuzschraubendreher demontiert.

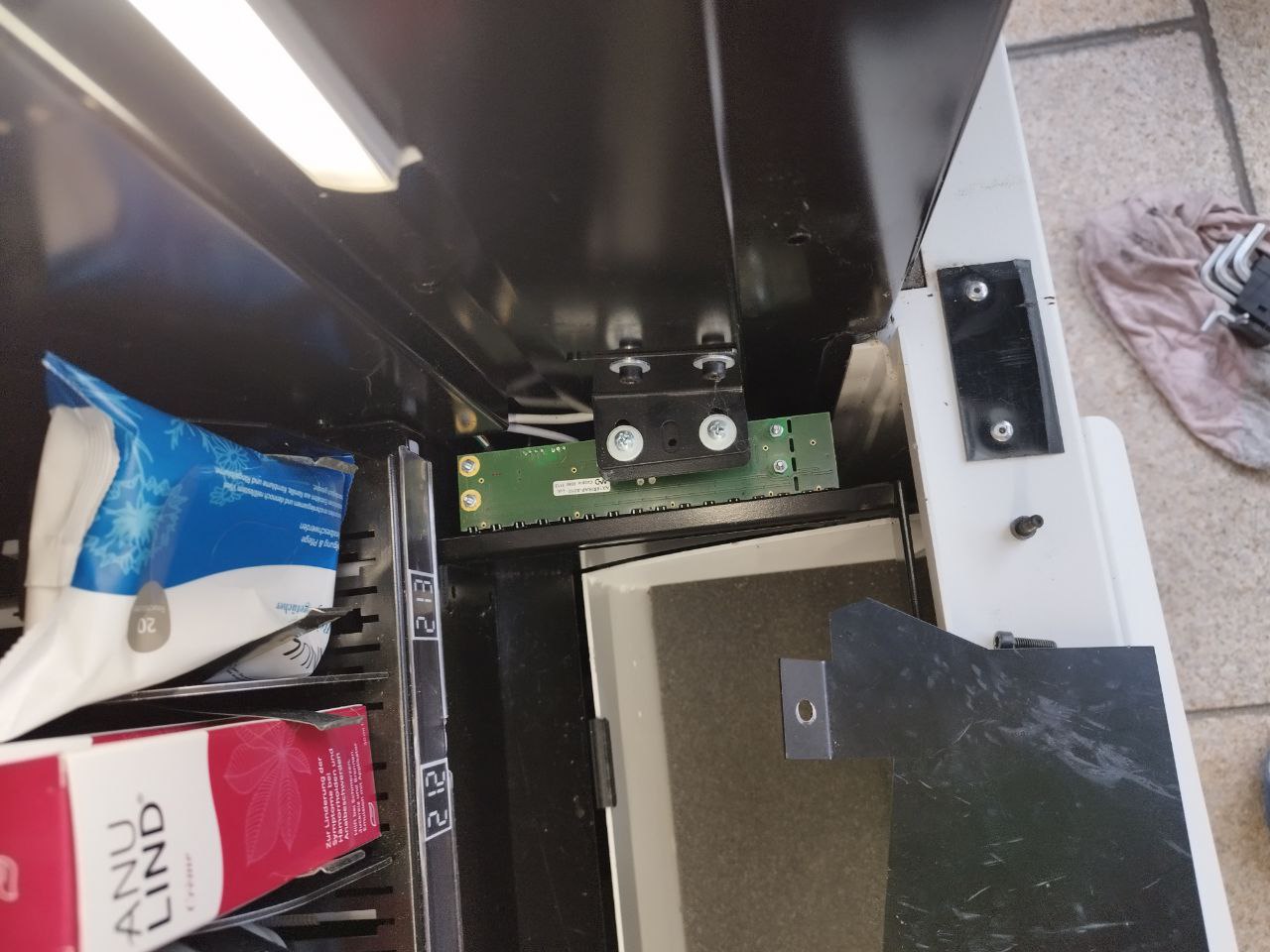

Rechte Seite – die Kabel gehören wieder auf den beiden weißen Steckern angesteckt.

Ein Bild, das Im Haus, Waschbecken, Text, Gerät enthält.

Automatisch generierte Beschreibung

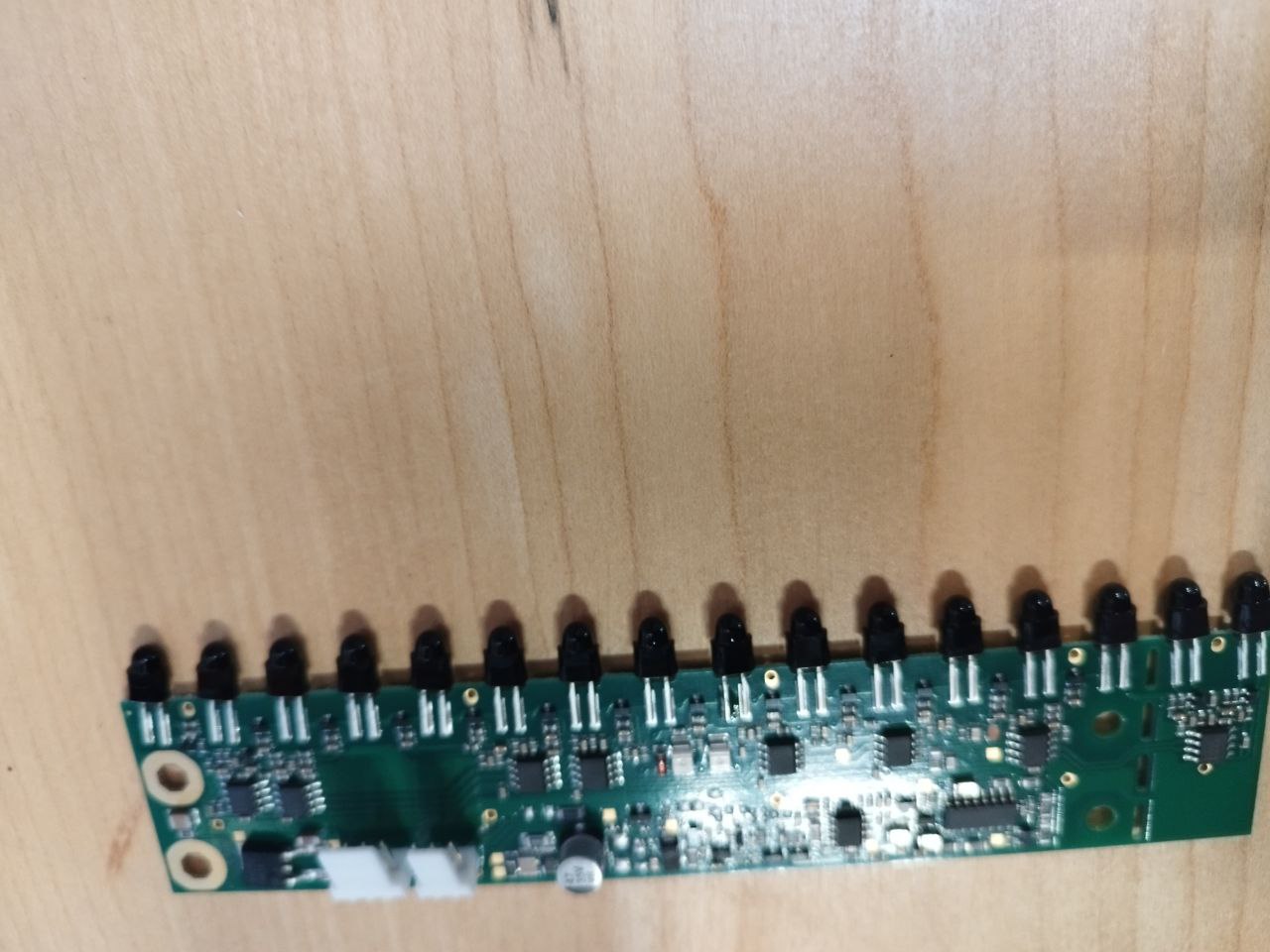

Oberseite

Ein Bild, das Elektronik, Schaltung, hölzern, Im Haus enthält.

Automatisch generierte Beschreibung

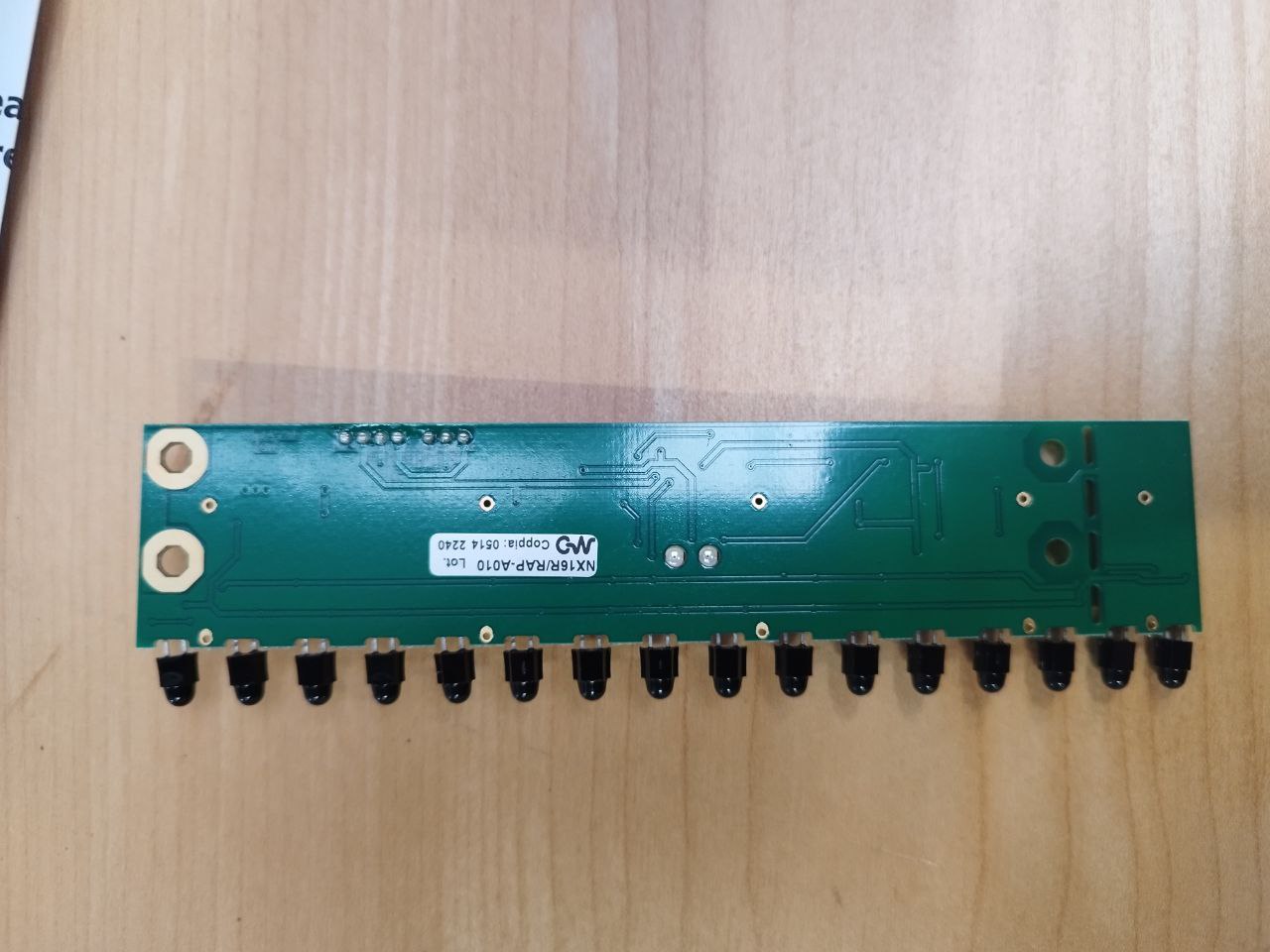

Unterseite

Ein Bild, das Elektronisches Bauteil, Schaltung, Elektrisches Bauelement, Elektronik enthält.

Automatisch generierte Beschreibung

Linke Seite – hier befindet sich ein weißer Stecker. Dieser gehört wieder am Kabel angesteckt.

Ein Bild, das Elektronik, Maschine, Schaltung, Elektrische Leitungen enthält.

Automatisch generierte Beschreibung

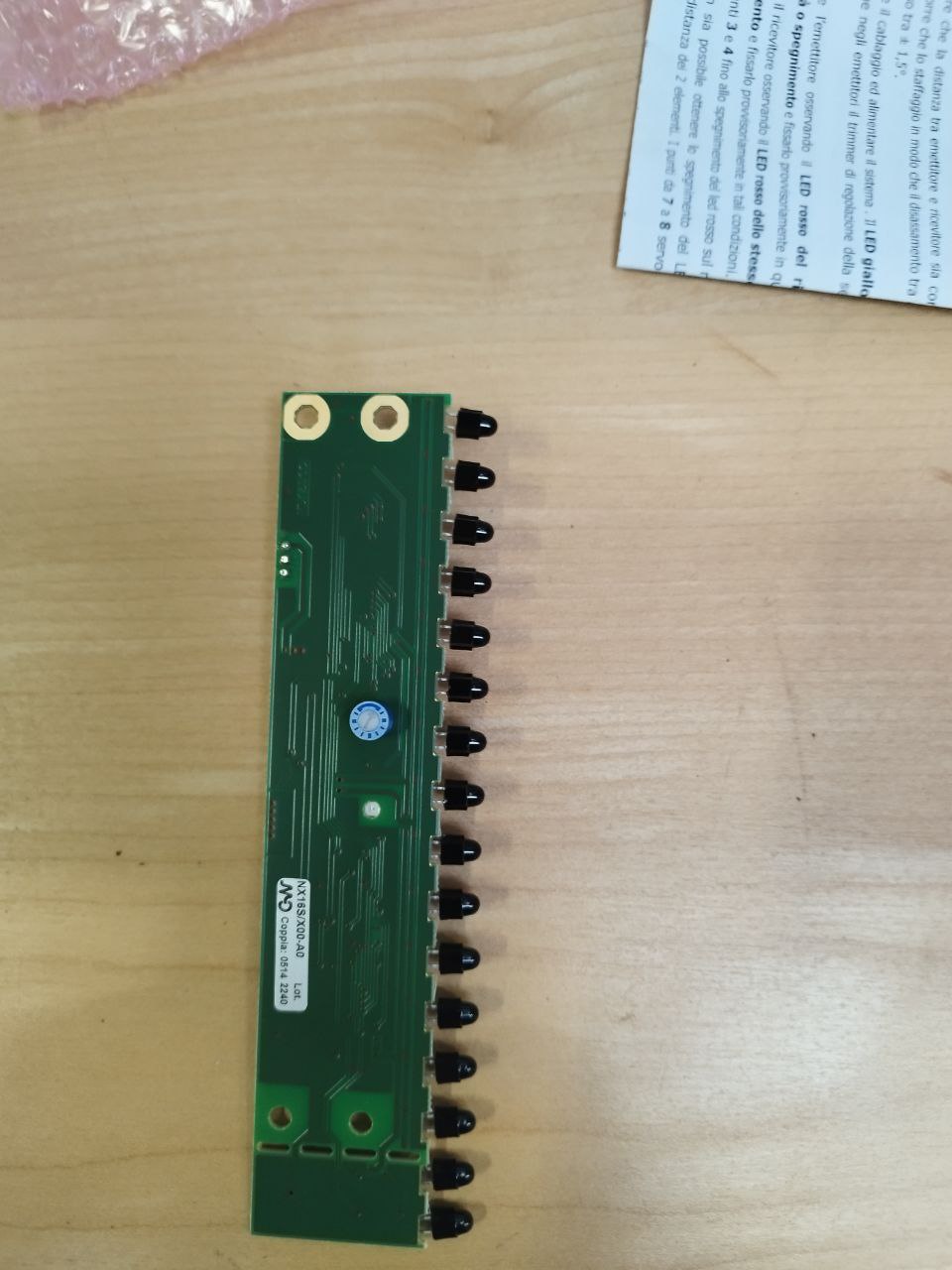

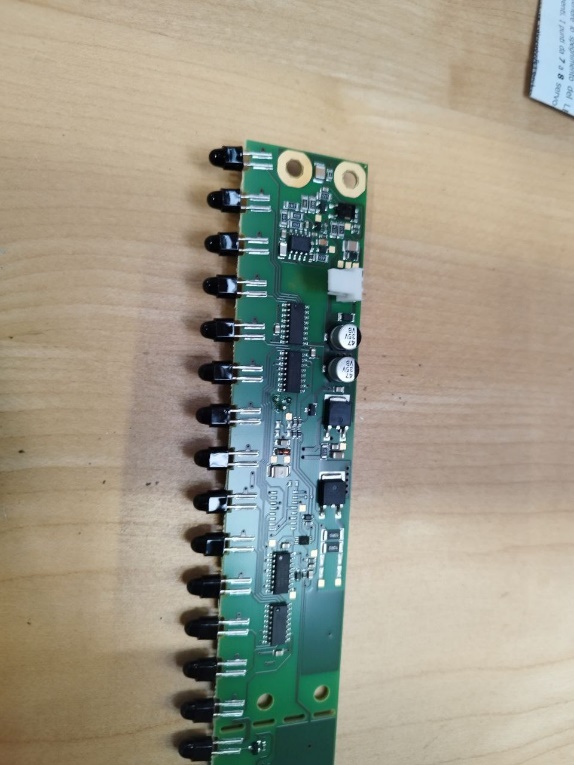

Oberseite Unterseite

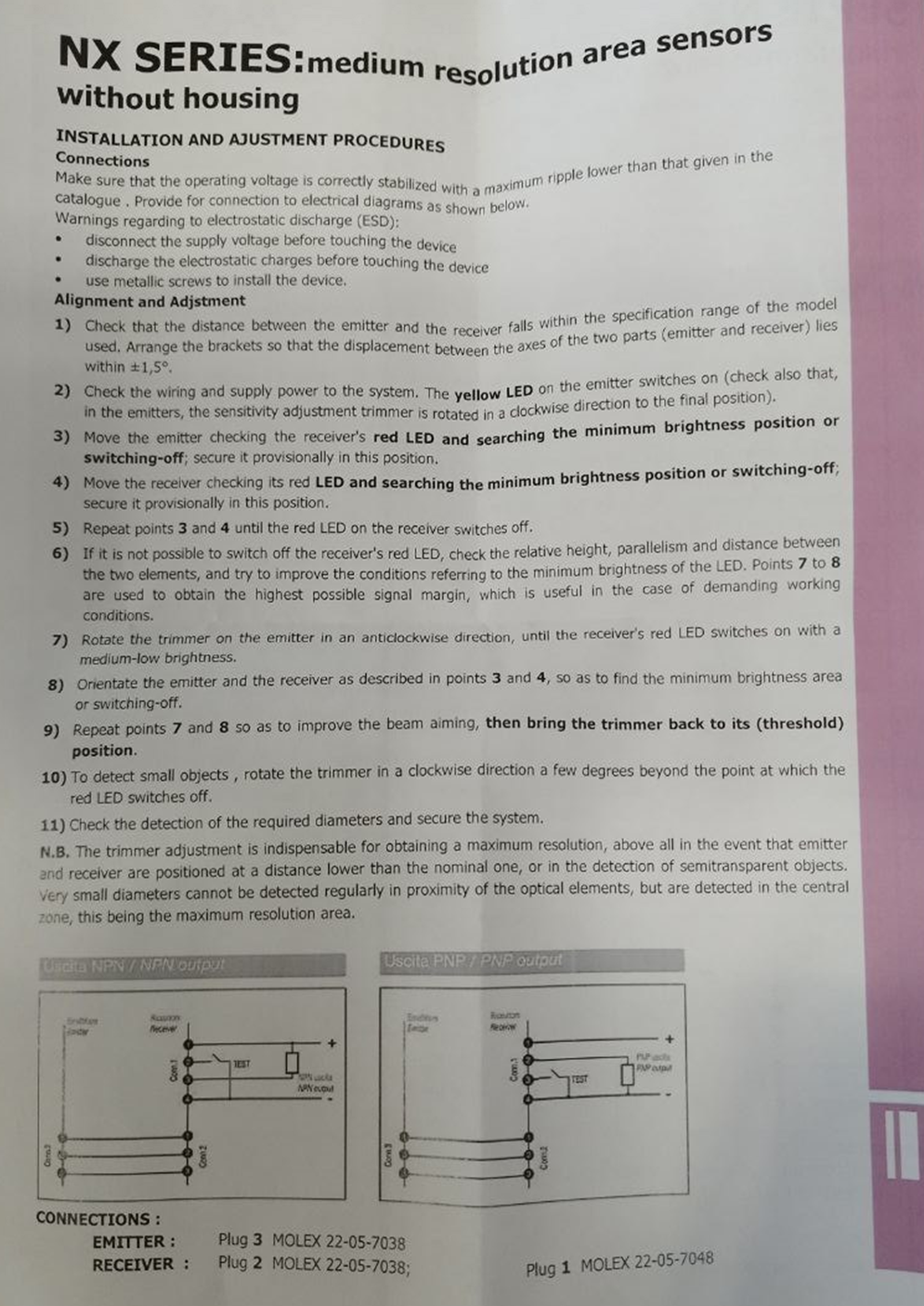

Ein Bild, das Text, Notebook Notizbuch, Boden enthält.

Automatisch generierte Beschreibung

Nach Einbau der neuen Lichtschranken, muss die Funktion wieder gegeben sein.

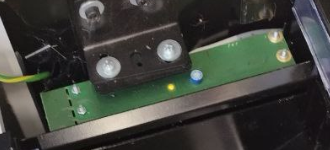

Linke Seite – gelbes LED. Rechte Seite – wenn Lichtschranken belegt, leuchtet LED rot und gelb.

Die Maschine ist wieder einsatzbereit.
